なぜガラスの自己爆発が起こるのですか？
シンセンジミーグラス株式会社
元の
2017-07-10 15:53:38
強化ガラスは、制御された熱的または化学的処理によって処理された安全ガラスの一種で、通常のガラスに比べて強度が向上しています。ガラスの強度を向上させるために、ガラス表面に圧縮応力を形成するために化学的または物理的方法を使用します。ガラスに外力が加わると、表面応力が最初に相殺され、搬送能力が増加し続ける。建築業界で最も重要な建築材料の一つとして強化ガラス。私たちがその利点を考えている時、私たちは強化ガラスの自己爆発を心配しました。

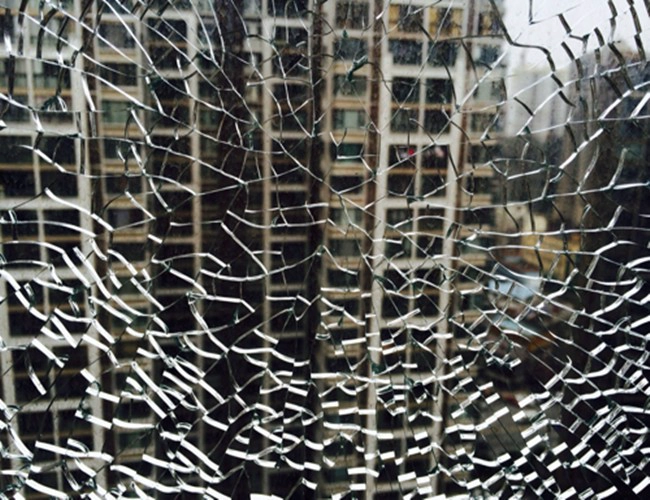

なぜガラスの自己爆発が起こるのですか？
- ガラス品質の欠陥の影響、ガラスに石があり、不純物、気泡：ガラス不純物は強化ガラスで弱いですが、応力集中もあります。特に、強化ガラス引張領域の石が破裂する重要な要因である場合。
- 強化ガラスの応力分布は均一ではなく、オフセットされています。加熱または冷却中のガラスの厚さ方向におけるガラスの温度勾配は、均一で非対称ではない。風が吹くと、製品が咲く傾向があり、寒さの中には風が吹き荒れることもあります。引っ張り面積が物品の片側にずれたり、表面にオフセットしたりすると、強化ガラスは吹き飛ばされる。
- 鋼の度合い、実験では、鋼の度合いが1 / cmになると自己爆発の回数が20％〜25％になることが証明されました。これは、テーパーの程度が大きいほど応力が大きいほど、自己爆発の量が多いことを示している。
どのように強化ガラスの睡眠爆発を解決するには？
ストレス値とストレスを均等に減らすことは、強化ガラスの自己脱落を解決することができますが、最も良い方法は熱を吸収することです。熱浸漬処理、均質処理としても知られています。熱浸漬処理は、強化ガラスを290℃±10℃に加熱することである。そのように結晶相転移の急速な完了で強化ガラスの硫化ニッケル。取り付け後の強化ガラスの使用を減らす。この方法は、一般的に加熱された媒体として熱風を使用する。ヒートソーク処理のために、HSTと呼ばれる「ヒートソーク試験」と呼ばれました。主な観点から、熱浸漬処理は複雑でも困難でもない。しかし、実際にこのプロセスを達成することは非常に困難です。研究は、ガラス中に硫化ニッケルの化学式が数多く存在することを示しています。 Ni7S6、NiS、NiS1.01などのような。様々な成分の割合だけでなく、他の元素でドープされていてもよい。相変化は、温度レベルに大きく依存する。研究は、280℃での相変化の速度が250℃での相変化の速度の100倍であることを示しているので、炉内のガラスが同じ温度レジームを経験することを保証することが必要である。さもなければ不十分な断熱時間のために一方ではガラスの低温が、硫化ニッケルは熱の浸透の有効性を弱める完全に相変化できない。一方、ガラス温度が高すぎると、硫化ニッケルの逆相変態を引き起こし、結果として隠れた危険性がより大きくなる可能性がある。これらの条件の両方は、熱浸漬処理および反応性、さらには非生産性につながる可能性があります。熱浸漬炉の温度均一性は非常に重要です。実際、ヒートソーキングの技術と設備は絶えず改善されています。 prEN14179-1：2001（E）規格は絶縁時間を2時間に抑えながら、8時間の保持時間の規定の90バージョンのドイツ規格DIN18516です。新しい基準の下での熱浸透プロセスの効果は非常に重要であり、明確な統計的技術指標がある。ヒートソーキングはケースブロー当たり400トンのガラスに減らすことができます。一方、熱浸漬炉も常に設計と構造を改善し、加熱均一性も大幅に向上しており、基本は熱浸漬プロセスの要件を満たすことができます。ヒートソーク処理は、吹き飛ばしが発生しないことを保証することはできませんが、爆発の発生を減らすが、当事者の問題の作品に実際の解決策は、自己爆発の問題。熱の浸透は、自己爆発の問題を解決する最も効果的な方法の世界的な全会一致の支持です。
